重量變送器是一種廣泛運用在工業、糧食、能源的設備，還有很多朋友對重量變送器不太了解。今天PHISHINE菲軒就為大家介紹重量變送器的作用是什么？重量變送器使用說明內容有哪些？

　　重量變送器

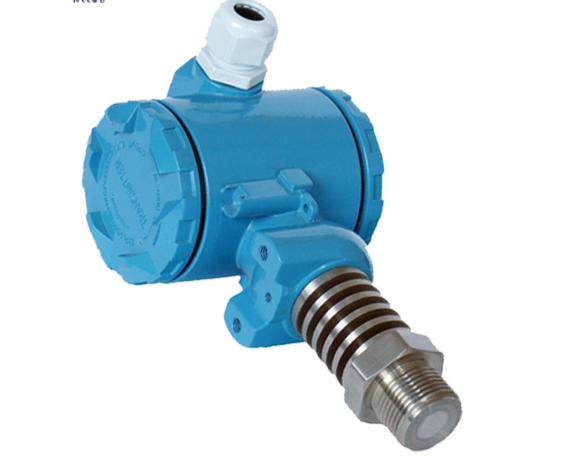

　　稱重變送器也叫做重量變送器，是一種將物理量變換成電信號，將毫伏信號輸出的傳感器經隔離放大轉換成標準直流信號的變送器。通常采用SMT工藝，針對工業過程的電阻應變式信號傳感器而設計制造，適用于于不同規格稱重傳感器。

重量變送器使用說明

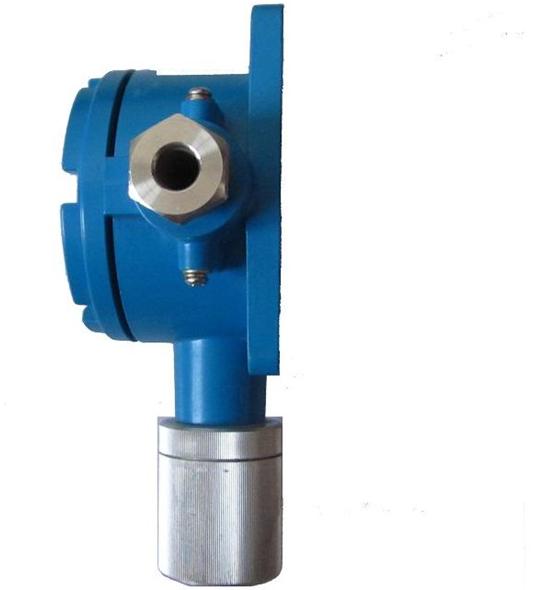

　　重量變送器的作用

　　稱重變送器就一種多用途重量信號轉換設備，具有串行數字信號輸出，體積小，重量輕，性能可靠。適用于各種拉力、張力、壓力測量、稱重式料位、料斗稱、天平秤、吊秤、拉壓力試驗機等電阻應變式稱重傳感器的應用場合。同時能滿足模擬量傳感器的數字化升級，在糧食、輕工、冶金、建材、化工、有色、能源、機械等各行業工業稱重于測力上廣泛應用。

　　重量變送器調式方法

　　一、調試準備

　　傳感器的電源正、信號正、信號負、電源負分別接放大器的E+、S+、S-、E-。放大器的供電電壓為24V/0.，電源正接放大器的24V（10腳），電源負接放大器的GND（7腳）。

　　二、電壓輸出調整

　　1、使傳感器空載，調整電壓輸出零點電位器RW1，使輸出（VO與GND之間）電壓為0V。

　　2、放上一定重量的砝碼（砝碼重量用A表示，傳感器滿量程用B表示。砝碼重量應大于傳感器量程的30%），調整電壓滿度電位器RW2，使輸出電壓為A/B*5（電壓輸出0~5V）或A/B*10（電壓輸出0~10V）。比如傳感器為8kg，放的砝碼為4kg，則應使輸出電壓為4/8*10=5V。

　　3、用不同重量的砝碼驗證輸出（砝碼重量用A表示，傳感器滿量程用B表示），輸出電壓應為A/B*5（電壓輸出0~5V）或A/B*10（電壓輸出0~10V）。

　　三、電流輸出調整

　　1、使傳感器空載，調整電壓輸出零點電位器RW1，使輸出（VO與GND之間）電壓為0V。

　　2、使傳感器空載，調整電流輸出零點電位器RW4使輸出電流（IO與GND之間）為4mA。

　　3、放上一定重量的砝碼（砝碼重量用A表示，傳感器滿量程用B表示。砝碼重量應大于傳感器量程的30%），調整電流滿度電位器RW3，使輸出電流為（4+16*A/B）mA。比如傳感器為8kg，放的砝碼為4kg，則應使輸出電流為4+16*4/8 = 12mA。

　　4、拿下砝碼，如果空載時不是4mA。重復2、3過程。直到空載是4mA，放上重量為A的砝碼（傳感器量程為B）輸出電流為（4+16*A/B）mA。

　　5、用不同重量的砝碼驗證輸出（砝碼重量用A表示，傳感器滿量程用B表示），輸出電流應為（4+16*A/B）mA。

　　注意：傳感器空載，是指傳感器上無任何重物。如果有秤盤，并且秤盤重量較大（大于傳感器滿量程的10%），零點可能調不到4mA。

　　重量變送器使用說明內容有哪些

　　1概述

　　變送器結構簡單，使用方便，工作可靠，體積小巧，可方便的嵌入各種應用系統。采用兩級放大電路，零點與增益分級獨立調節，改變增益時不影響零點，現場調節更加方便，前后兩級放大電路能在高增益工作情況下改善儀表放大器的穩定性。

　　2 產品特性

　　供電電源：直流15~24V 傳感器激勵電源（重量變送器內部輸出）：12V，50mA 綜合精度：優于0. 5%FS 頻率響應：≦1kHz 工作溫度范圍： 0℃~40℃ 調零范圍：-15mV~15mV

　　可調整放大倍數范圍：280~2500

　　輸出范圍：0-5V

　　負載：≧10KΩ

　　外殼材質：環保型塑料

　　外殼防護等級：IP65

　　3 外形與尺寸

　　單位:mm

　　4 接線

　　變送器左右兩側各有一個大約50厘米的導線，傳感器端是5芯，二次儀表端的導線也是5芯，但實際上只用到其中三條（出廠時已經剪掉）。其中二次儀表端的信號線顏色與信號名稱的對應關系如下表所示：

　　傳感器端是5芯導線，其引出線要與傳感器連接，四條線的對應關系如下（另外一條是屏蔽線）：

　　接線方法：

　　- 1 -

　　注意：我司傳感器信號線色標分別為(其它傳感器以它的使用說明為準)：

　　紅色—傳感器激勵電源正端

　　綠色—傳感器激勵電源負端

　　黃色—傳感器輸出信號正端

　　白色—傳感器輸出信號負端

　　注意：對于拉壓兩用的傳感器，當傳感器受拉力時，黃色的信號線是傳感器輸出信號的正端，當傳感器受壓力時，白色的信號線是傳感器輸出信號的正端，接線前請區分信號的極性。

　　5 調整

　　出廠時，變送器的增益都針對2mV/V的靈敏度進行調整

　　1) 零點調整

　　首先使系統處于空載狀態，調節標記“ZERO”電位器螺桿位置如上圖所示，調整零點的偏移，順時針旋轉零點升高，逆時針旋轉降低。用萬用表測量輸出端，讓示值盡量靠近“0”點。否則改變放大倍數時零點變化會變大。

　　2) 放大倍數調整

　　將系統加載一定重量值(推薦范圍：20%~100%FS)，根據所加載重量與最大稱量值的比例關系計算輸出電壓值，用數字萬用表監測輸出，旋轉標記“SPAN”的電位器調整放大器增益，順時針旋轉增益變大，逆時針旋轉增益變小。

　　3） 復檢

　　使系統處于空載狀態，測量零點輸出；加載一定重量值，測量輸出電壓是否符合預期的放大倍數。如果不符，請重復步驟1、2再次調整。

　　注意：調整結束后要將電位器的調整端用膠（指甲油等）固定，防止震動等因素改變電位器的電阻值。 零點輸出有偏移的調整方法：

　　對于某些場合，零點輸出需要有偏移，例如1.000~10.000V輸出，這種情形調整分為兩個步驟：

　　1 將偏移量減去按照0~9V輸出調整零點與放大倍數；

　　2 調節零點電位器，將零點輸出偏移至1.000V。

　　1 安裝前請仔細核對電源電壓是否正確，極性是否接反。

　　2 不要用力拖拉導線，防止脫落。

　　3 注意防潮防水，防劇烈的震動。

重量變送器使用說明

　　重量變送器的作用是什么？ 重量變送器使用說明內容有哪些？通過以上PHISHINE菲軒的介紹，想必大家已經清楚了，上文中還為大家介紹了重量變送器調式方法，希望能讓大家更了解重量變送器。
